معماری حافظه های Triple-Channel ، Dual-Channel و Quad-Channel پنج
در مطلب قبل درباره نیازمندی های فعال سازی معماری Dual-Channel صحبت کردیم حال بایستی بتوانیم به صورت عملی معماری Dual-Channel را در سیستم پیاده سازی کنیم. مادربورد هایی که استفاده میشوند یا Intel-based هستند و یا AMD-based که از سوکت های 1 و 2 شان بعنوان Channel اول و از سوکت های 3 و 4 بعنوان Channel دوم استفاده میکنند.
به منظور فعال سازی معماری Dual-Channel بایستی یک ماژول حافظه را در Channel اول و ماژول حافظه دوم را در Channel دوم نصب کنید ولی اگر آن دو ماژول در یک Channel نصب شده باشند در نهایت معماری Single-Channel را تشکیل خواهید داد. بنابراین شما باید اولین ماژول حافظه را در سوکت (اسلات حافظه) اول و ماژول حافظه دوم را در سوکت سوم (نه دوم) نصب کنید. برای راحتی کار کاربران کامپیوتر ، سازندگان مادربورد از رنگ های مختلف برای سوکت ها استفاده کرده اند یعنی سوکت اول با سوکت سوم همرنگ است و سوکت دوم با سوکت چهارم همرنگ میباشد. به تصویر زیر بخوبی توجه کنید.
با توجه به تصویر بالا و بنابر گفته هایمان نتیجه میگیریم که برای تشکیل معماری Dual-Channel باید ماژول های حافظه را در سوکت های همرنگ نصب کنیم. در تصویر زیر مادربورد Intel based ای را مشاهده میکنید که ماژول های حافظه به منظور تشکیل معماری Dual-Channel به صورت صحیح روی اسلات ها سوار شده اند :

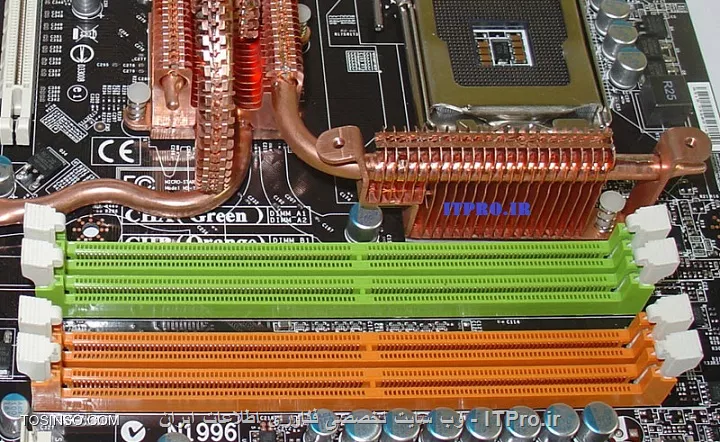

با این توصیفات تنها یک استثناء بزرگ وجود دارد. در مادربورد های قدیمی شرکت MSI که Intel based بودند سوکت اول و دوم از یک رنگ یکسان استفاده میکردند و سوکت سوم و چهارم از یک رنگ دیگر . به تصویر زیر نگاه کنید. اگر شما دو ماژول حافظه را در سوکت هایی با رنگ یکسان همانند تصویر زیر در مادربورد نصب کنید آنها در نهایت با معماری Single-Channel کار خواهند کرد نه Dual-Channel. بنابراین اگر زمانی قصد داشتید از این گونه مادربورد ها استفاده کنید از این نوع طرح رنگ نباید برای تشکیل دادن معماری Dual-Channel استفاده کنید. شما باید ماژول های حافظه را در اسلات یا سوکت های یک و سه نصب کنید که بصورت یک در میان دارای رنگ های همسان هستند. همانند تصویر اول.
اگر شما 4 عدد ماژول حافظه را که یکسان هستند را نصب کنید هیچ قانونی برای این کار وجود ندارد. به سادگی هر 4 تای ماژول را در اسلات ها نصب کنید. با این حال اگر هر 4 تا ماژول حافظه ای که نصب میکنید از ظرفیت های مختلف برخوردارند باید به برخی موارد توجه کنید. جفت ماژول اول را باید به سوکت های اول و سوم نصب کنید در حالیکه جفت ماژول دوم را باید به سوکت های دوم و چهارم نصب کنید.
توجه کنید که سوکت های اول و سوم دارای یک رنگ و سوکت های دوم و چهارم بایستی دارای رنگ دیگر باشند. خب در این مطلب نحوه پیاده سازی عملی معماری Dual-Channel را فرا گرفتید و نکات مربوطه را یاد گرفتید. در مطلب بعدی به انشالله درباره معماری Triple-Channel صحبت خواهیم کرد. امیدوارم مورد توجه شما قرار گرفته باشد. در ادامه منتظر نظرات شما عزیزان در خصوص این بحث هستیم. ITPRO باشید
